3PE与环氧煤沥青冷缠带防腐层的区别

3pe防腐和环氧煤沥青冷缠带防腐是目前钢质管道外壁常用的两种形式，3pe防腐、环氧煤沥青冷缠带防腐工艺和效果有所不同。3PE与环氧煤沥青冷缠带防腐层的区别如下：

1、防腐层构成

3PE防腐层由三层聚合物构成，即底层为熔结环氧粉末（FBE），中间层为胶粘剂，外层为聚乙烯（PE）。这种复合结构通过热融涂敷工艺形成，提供了优异的机械强度、电绝缘性能以及化学稳定性，能够有效防止水、氧和其他腐蚀介质对钢管的侵蚀，是目前较为优质的钢质管道防腐涂层。

环氧煤沥青冷缠带防腐层主要由环氧煤沥青涂料、定型胶和配套的冷缠带组成。施工时先在钢管表面涂刷底漆，然后缠绕预浸有环氧煤沥青涂料的冷缠带，逐层叠加，形成具有良好的防水性、抗微生物侵蚀及抗植物根系穿透能力的防腐层，，是一种高性能的防腐绝缘涂层。环氧煤沥青冷缠带防腐层分三胶两带、三胶一带或一胶一带工艺，即：涂刷定型胶+缠铺基带搭接50%中间夹胶+涂刷定型胶；涂刷定型胶+缠铺基带+涂刷定型胶+涂刷定型胶；+涂刷定型胶+缠铺基带（橡塑型基带）。

2、加工工艺和过程

3PE防腐钢管采用工厂化生产线进行涂装，将钢管除锈后，需要将环氧粉末喷涂到加热后的钢管上，并在环氧粉末胶化与固化过程中缠绕胶粘剂和聚乙烯，然后进行水冷却。3PE防腐是连续作业，涂敷后经水冷却即可处理交库，工期短，交货快。

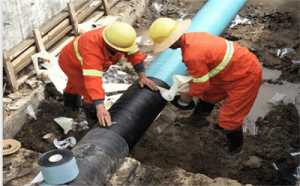

环氧煤沥青冷缠带防腐层通常在现场施工，采用冷施工方法，无需加热，相对而言更为灵活便捷，要求操作人员具备一定的技能水平以确保质量，少数厂家采用半机械化操作方式。由于环氧煤沥青防腐方式需要多次涂漆，且需要等上一次面漆实干后才能进行下一次涂漆，因此工期较长。

3、厚度指标

在SY/T 0447-1996标准下，环氧煤沥青防腐层的特加强级防腐厚度要求为≥0.60mm。而3PE防腐管体的厚度最薄点可以达到1.5mm，因此在防腐层厚度上3PE具有优势。

4、电火花检漏指标

根据相同的标准，环氧煤沥青防腐层的电火花检漏电压特加强级为3KV，而3PE防腐层可经受25KV电火花检漏而无漏点，显示出更高的性能。

5、剥离强度指标

3PE防腐层要求常温下剥离强度不低于100N/cm，并且在剥离实验中，即使人为超载荷拉断聚乙烯层，底层的环氧粉末也会很好地结合在钢管基体上，不存在露铁的情况。而环氧煤沥青防腐层的剥离仅要求撕开防腐层后不露铁，底漆与面漆普遍粘结。

6、离线检测指标

环氧煤沥青防腐层的离线检测包括工频电气强度、体积电阻率、吸水率、耐油性、耐沸水实验等项目。而3PE防腐层的离线检测则包括耐环境应力开裂、阴极剥离、压痕硬度、固化度、抗弯曲、抗拉伸、断裂伸长率、防腐层附着力等项目。综合来看，这些检测项目都是为了衡量防腐层的导电性、化学保护能力、机械保护能力等。由于3PE防腐方式普遍运用于输油输气管线，其检测项目更全面、实验方法更科学、实验要求更严格。

7、耐久性和使用寿命

3PE防腐层由于其优良的耐蚀性和稳定的结合力，使用寿命一般较长，可以达到30至50年左右。

环氧煤沥青冷缠带防腐层虽然也具备较好的防腐性能，但相比3PE防腐层，其使用寿命略短，通常在20多年。

8、应用范围和成本对比

3PE防腐层适用于各类大型长输管线、城市燃气管网等工程，性能优异，有设备工厂预制的局限性较大，技术要求和成本也较高。

环氧煤沥青冷缠带防腐层在大口径管道和局部修补方面应用广泛，尤其对于小规模或预算有限的项目，环氧煤沥青冷缠带防腐层可满足现场施工的方便易操作性，成本相对也低廉。

总的来说，3PE与环氧煤沥青冷缠带防腐层在多个方面存在差异。在选择使用哪种防腐层时，应充分考虑具体的需求和条件。
